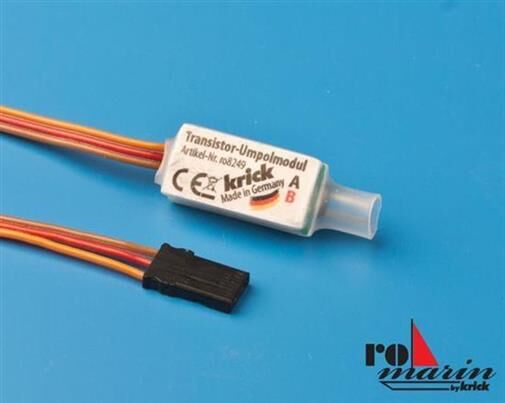

Dieses Modul eignet sich zum Anschluss an die Robbe/Futaba Multi-Switch 16 Decoder, Multi-Switch-Prop 12+2 Decoder (Artikel-Nr. ro8369/ro8370) und ermöglicht es Motoren bis zu 1 A Stromaufnahme mit der Funktion Vorwärts - Stopp - Rückwärts zu schalten.
Mit geringen Umbauaufwand am Stecksystem ist das Modul auch mit älteren Multi-Switch Decodern (Artikel-Nr. 8884/F1513) oder mit Nautic-Modulen anderer Hersteller kompatibel.
Anschluss
Das Modul wird anschlussfertig geliefert. Für den Anschluss des Motors wird das BEC-Kabel (Artikel-Nr. 67522) empfohlen.
Wichtig: Das Transistorumpolmodul darf nur an Ausgänge des Decoders angeschlossen werden bei denen die Memory-Funktion deaktiviert wurde (Anleitung Decoder beachten). Die maximale Stromaufnahme des angeschlossenen Motors darf die 1 A nicht überschreiten, da dieser über den Decoder mit Spannung versorgt wird (6 bis maximal 8V).
Funktion
Nach dem einschalten der Fernsteueranlage kann über den Umschalter des Multi-Switch-Moduls (Artikel-Nr. ro8084/ro8101) im Sender der angeschlossene Motor geschaltet werden.
Kippschalter nach Vorne: Motor läuft vorwärts
Kippschalter Mitte: Motor-Stopp
Kippschalter nach Hinten: Motor läuft rückwärts
Sollte der Motor in die falsche Richtung laufen, ist der Motoranschlussstecker um 180° zu drehen.
Technische Daten
Betriebsspannung 6-8V (über Multi-Switch-Decoder)
Schaltstrom max. 1A
Abmessungen Platine ca. 11x23 mm
Gewicht 4g
Funktionen Vorwärts-Stopp-Rückwärts (Nur zum Anschluss an einen Multi-Switch-Decoder verwendbar)
